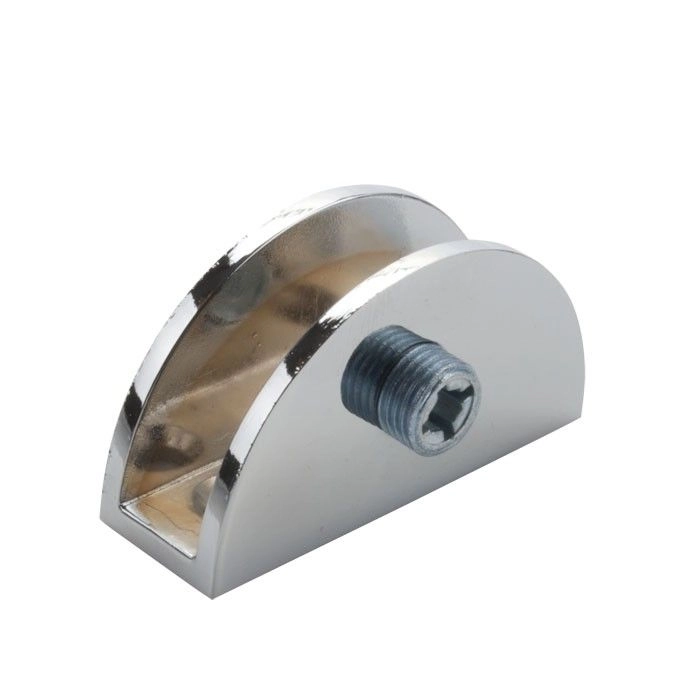

Glasplaatdrager Mezzo

Draagvermogen bij montage aan de achterkant

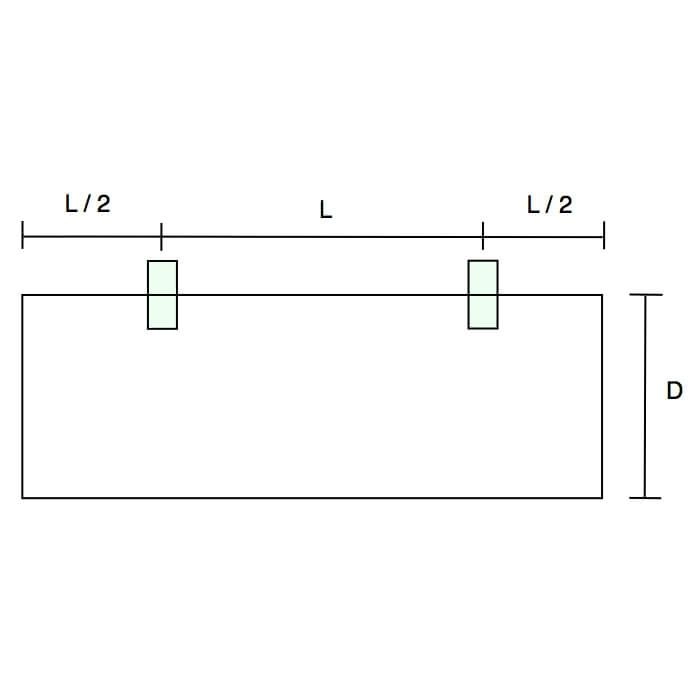

Het bevestigen van de glasplaatdrager aan de achterkant (muurzijde) en zijkanten geeft de meeste draagkracht en wordt ook altijd aangeraden. Indien montage alleen aan de achterzijde mogelijk is kunnen onderstaande afmetingen en gewicht als richtlijn worden aangehouden. Hierbij is uitgegaan van de standaard dikte van 6mm. Bekijk de afbeelding voor meer informatie m.b.t. de waardes L en D. Het is mogelijk om de lengte van de glasplaat te vergroten indien de waardes L en L/2 niet worden overschreden.

• Max L: 300mm
• D=100mm: Max. 7,5kg
• D=100-200mm: Max. 3,75kg
• D=200-300mm: Max. 2,5kg
• L: Hart op hart afstand tussen de glasplaatdragers
• L/2: De helft van waarde L; De afstand rand glas tot hart glasplaatdrager
• D: De diepte / breedte van de glasplaat
